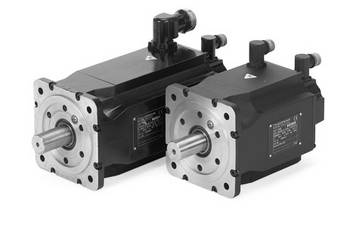

QSY 155 EcoDyn

    Technische Kennwerte

    Motor

    QSY 155 B EcoDyn

    QSY 155 C EcoDyn

    QSY 155 D EcoDyn

    QSY 155 F EcoDyn

    Nennspannung UN

    417 V/412 V

    420 V/415 V

    412 V/407 V

    399 V/397 V

    Nennleistung PN

    3,5 kW/3,1 kW

    5,0 kW/4,5 kW

    5,7 kW/5,1 kW

    6,0 kW/5,4 kW

    Nenndrehzahl nN

    3000 min–1 (im EcoDyn-Betrieb)

    Nenndrehmoment MN1)

    11,0 Nm/9,9 Nm

    16,0 Nm/14,4 Nm

    18,1 Nm/16,3 Nm

    19,2 Nm/17,3 Nm

    Nennstrom IN1)

    5,6 A/5,0 A

    8,2 A/7,4 A

    9,1 A/8,2 A

    9,8 A/8,8 A

    Stillstandsdrehmoment M01)

    13,0 Nm

    17,7 Nm

    21,6 Nm

    26,1 Nm

    Stillstandsstrom I01)

    6,5 A

    8,5 A

    10,6 A

    12,8 A

    max. Drehzahl nmax

    4200 min–1 (im EcoDyn-Betrieb)

    max. Drehmoment Mmax2)

    39 Nm

    52 Nm

    64 Nm

    90 Nm

    max. Strom Imax2)

    21,2 A

    27,6 A

    35,0 A

    49,5 A

    Masse m

    15,0 kg

    18,0 kg

    17,5 kg

    20,5 kg

    20,0 kg

    23,0 kg

    25,0 kg

    28,0 kg

    Läufer-Trägheitsmoment J

    33 kgcm2

    35 kgcm2

    43 kgcm2

    45 kgcm2

    54 kgcm2

    56 kgcm2

    75 kgcm2

    77 kgcm2

    Bremse

    Nennspannung UBr

    Nennstrom IBr

    Haltemoment MBr

    ohne

    mit

    DC 24 V

    1,04 A

    40 Nm

    ohne

    mit

    DC 24 V

    1,04 A

    40 Nm

    ohne

    mit

    DC 24 V

    1,04 A

    40 Nm

    ohne

    mit

    DC 24 V

    1,04 A

    40 Nm

    ID

    für Motor mit ERN 1387

    für Motor mit ECN 1313

    für Motor mit EQN 1325

    339880-1C

    339880-8C

    339880-6C

    339880-1D

    339880-8D

    339880-6D

    365308-1C

    365308-8C

    365308-6C

    365308-1D

    365308-8D

    365308-6D

    339881-1C

    339881-8C

    339881-6C

    339881-1D

    339881-8D

    339881-6D

    339882-1C

    339882-8C

    339882-6C

    339882-1D

    339882-8D

    339882-6D

    1) bei 100 K 2) max. 200 ms

    Kursiv: Angabe für Motoren mit ECN 1313 oder EQN 1325 (Nenndrehmoment um 10 % reduziert)
