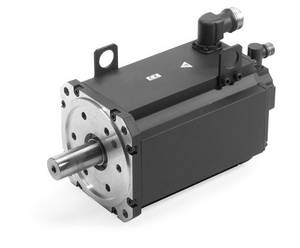

QSY 190 EcoDyn

    Technische Kennwerte

    Motor

    QSY 190 C EcoDyn

    QSY 190 D EcoDyn

    QSY 190 F EcoDyn

    QSY 190 K EcoDyn

    Nennspannung UN

    427 V/420 V

    421 V/412 V

    408 V/404 V

    399 V/396 V

    Nennleistung PN

    7,2 kW/6,5 kW

    9,6 kW/8,6 kW

    9,9 kW/8,9 kW

    12,2 kW/11,0 kW

    Nenndrehzahl nN

    3000 min–1 (im EcoDyn-Betrieb)

    Nenndrehmoment MN1)

    23,0 Nm/20,7 Nm

    30,6 Nm/27,5 Nm

    31,5 Nm/28,4 Nm

    39,0 Nm/35,1 Nm

    Nennstrom IN1)

    11,8 A/10,6 A

    14,4 A/13,0 A

    15,0 A/13,5 A

    20,2 A/18,2 A

    Stillstandsdrehmoment M01)

    28,0 Nm

    38,0 Nm

    47,6 Nm

    62,5 Nm

    Stillstandsstrom I01)

    14,0 A

    18,1 A

    22,7 A

    29,8 A

    max. Drehzahl nmax

    3900 min–1 (im EcoDyn-Betrieb)

    max. Drehmoment Mmax2)

    85 Nm

    107 Nm

    150 Nm

    240 Nm

    max. Strom Imax2)

    50,2 A

    62,9 A

    88,4 A

    134,3 A

    Masse m

    29,0 kg

    37,0 kg

    33,5 kg

    41,5 kg

    42,5 kg

    50,5 kg

    61 kg

    69,0 kg

    Läufer-Trägheitsmoment J

    106 kgcm2

    115 kgcm2

    133 kgcm2

    142 kgcm2

    190 kgcm2

    199 kgcm2

    290 kgcm2

    299 kgcm2

    Bremse

    Nennspannung UBr

    Nennstrom IBr

    Haltemoment MBr

    ohne

    mit

    DC 24 V

    1,38 A

    70 Nm

    ohne

    mit

    DC 24 V

    1,38 A

    70 Nm

    ohne

    mit

    DC 24 V

    1,38 A

    70 Nm

    ohne

    mit

    DC 24 V

    1,38 A

    70 Nm

    ID

    für Motor mit ERN 1387

    für Motor mit ECN 1313

    für Motor mit EQN 1325

    392023-1C

    392023-8C

    392023-6C

    392023-1D

    392023-8D

    392023-6D

    392024-1C

    392024-8C

    392024-6C

    392024-1D

    392024-8D

    392024-6D

    388244-1C

    388244-8C

    388244-6C

    388244-1D

    388244-8D

    388244-6D

    392025-1C

    392025-8C

    392025-6C

    392025-1D

    392025-8D

    392025-6D

    1) bei 100 K 2) max. 200 ms

    Kursiv: Angabe für Motoren mit ECN 1313 oder EQN 1325 (Nenndrehmoment um 10 % reduziert)
