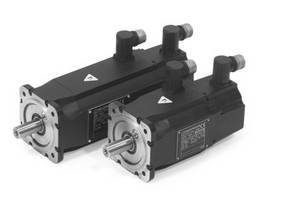

Motor
QSY 96 A
QSY 96 G
Nennspannung UN
310 V/308 V
291 V/290 V
Nennleistung PN
0,5 kW/0,45 kW
1,4 kW/1,3 kW
Nenndrehzahl nN
4500 min–1
Nenndrehmoment MN1)
1,05 Nm/0,95 Nm
3,0 Nm/2,7 Nm bei 4 500 min–1
Nennstrom IN1)
1,1 A/1,0 A
3,3 A/3,0 A
Stillstandsdrehmoment M01)
1,5 Nm
5,2 Nm
Stillstandsstrom I01)
1,5 A
5,2 A
max. Drehzahl nmax
6000 min–1
max. Drehmoment Mmax2)
5,5 Nm
22 Nm
max. Strom Imax2)
6,3 A
25,4 A
Masse m
3,6 kg
4,5 kg
7,2 kg
8,1 kg
Läufer-Trägheitsmoment J
1,8 kgcm2
2,1 kgcm2
6,3 kgcm2
6,6 kgcm2
Bremse
Nennspannung UBr
Nennstrom IBr
Haltemoment MBr
ohne
–
mit
DC 24 V
0,5 A
5,0 Nm
ID
für Motor mit ERN 1387
für Motor mit ECN 1313
für Motor mit EQN 1325
344512-0C
344512-8C
344512-5C
344512-0D
344512-8D
344512-5D
339875-0C
339875-8C
339875-5C
339875-0D
339875-8D
339875-5D
1) bei 100 K 2) max. 200 ms
Kursiv: Angabe für Motoren mit ECN 1313 oder EQN 1325 (Nenndrehmoment um 10 % reduziert)
