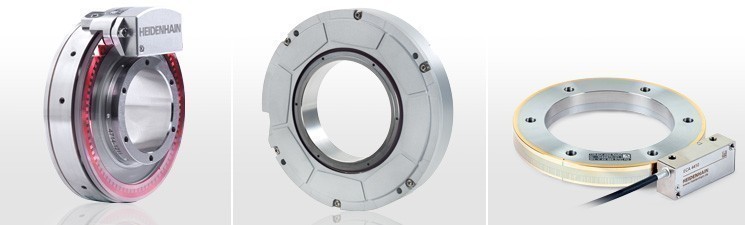

Winkel messen – für jede Rundachse eine Lösung

Die Bauformen von Rundachsen in Werkzeugmaschinen sind vielfältig. Das Spektrum reicht von kleinen, sehr schnell drehenden Achsen wie bei Schleifspindeln für das Zahnradschleifen bis zu sehr großen Rundtischen, wie sie in Portaldrehmaschinen zu finden sind.

All diese Anwendungen erfordern Winkelmessgeräte, die hinsichtlich der möglichen Einbaubedingungen, der Genauigkeitsanforderungen, der geforderten Drehzahl und der dynamischen Anforderungen an den Maschinentyp angepasst sind.

Mit den Winkelmessgeräten von HEIDENHAIN und AMO steht den Anwendern das gesamte Spektrum an Winkelmessgeräten zur Verfügung.

Wir bieten für jede Rundachse eine Lösung

  • Messgeräte mit Eigenlagerung und integrierter Kupplung
  • Messgeräte ohne Eigenlagerung bzw. modulare Messgeräte

Und das mit verschiedenen Abtastungen

  • Messgeräte mit optischer Abtastung
  • Messgeräte mit magnetischer Abtastung
  • Messgeräte mit induktiver Abtastung

HEIDENHAIN-Winkelmessgeräte zeichnen sich dabei durch hohe Genauigkeiten im Winkelsekunden-Bereich und darunter aus.

Einsatzbeispiele

  • Rundtische von Werkzeugmaschinen
  • Schwenkköpfe von Werkzeugmaschinen
  • C-Achsen bei Drehmaschinen
  • Zahnradmessmaschinen
  • Druckwerke bei Druckmaschinen
  • Spektrometer
  • Teleskope

Gekapselte Winkelmessgeräte, Hohlwelle und integrierter Statorkupplung

Die konstruktive Anordnung der Statorkupplung bewirkt, dass die Kupplung bei einer Winkelbeschleunigung der Welle nur das aus der Lagerreibung resultierende Drehmoment aufnehmen muss. Winkelmessgeräte RON, RPN und RCN weisen daher ein gutes dynamisches Verhalten auf.

Durch die integrierte Statorkupplung enthält die angegebene Systemgenauigkeit auch Abweichungen der Wellenankopplung.
Weitere Vorteile:

  • kurze Bauform und geringer Einbauraum
  • Hohlwellen bis 100 mm zur Durchführung von Versorgungsleitungen etc.
  • einfache Montage

Gekapselte Winkelmessgeräte, für separate Wellenkupplung

Winkelmessgeräte mit Vollwelle ROD eignen sich besonders für Anwendungen mit höheren Drehzahlen oder bei denen größere Anbautoleranzen gefordert sind. Über die Kupplungen lassen sich zur wellenseitigen Kopplung Axialtoleranzen bis zu ± 1mm realisieren.

Modulare Winkelmessgeräte mit optischer Abtastung

Die Winkelmessgeräte ohne Eigenlagerung (Einbau-Winkelmessgeräte) sind zum Einbau in Maschinenelemente oder Vorrichtungen vorgesehen. Sie eignen sich für folgende Anforderungen:

  • große Hohlwellendurchmesser (bis zu 10 m mit einer Bandlösung)
  • hohe Drehzahlen bis zu 20000 min-1
  • kein zusätzliches Anlaufdrehmoment durch Wellendichtringe
  • Segmentlösungen

Modulare Winkelmessgeräte mit magnetischer Abtastung

Die Einbau-Messgeräte ERM bestehen aus einer magnetisierten Teilungstrommel und einer Abtasteinheit. Durch die MAGNODUR-Maßverkörperung und das magneto-resistive Abtastprinzip sind sie besonders unempfindlich gegen Verschmutzung.

Winkelmessmodule

Die Winkelmessmodule von HEIDENHAIN sind optimal aufeinander abgestimmte Kombinationen von Winkelmessgeräten und hochpräzisen Lagern. Sie zeichnen sich durch hohe Mess- und Lagergenauigkeit, sehr hohe Auflösung und höchste Wiederholgenauigkeit aus. Das geringe Anlaufmoment ermöglicht gleichmäßige Bewegungen.
