Motor

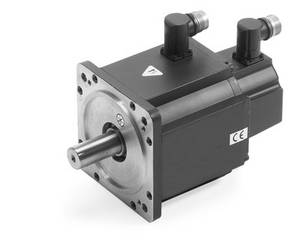

QSY 130 C EcoDyn
QSY 130 E EcoDyn
Nennspannung UN
415 V/411 V
407 V/403 V
Nennleistung PN
1,6 kW/1,5 kW
2,3 kW/2,1 kW
Nenndrehzahl nN
3000 min–1 (im EcoDyn-Betrieb)
Nenndrehmoment MN1)
5,2 Nm/4,7 Nm
7,4 Nm/6,7 Nm
Nennstrom IN1)
2,7 A/2,4 A
3,8 A/3,4 A
Stillstandsdrehmoment M01)
6,0 Nm
9,0 Nm
Stillstandsstrom I01)
3,0 A
4,5 A
max. Drehzahl nmax
4200 min–1 (im EcoDyn-Betrieb)
max. Drehmoment Mmax2)
16 Nm
23 Nm
max. Strom Imax2)
8,6 A
12,7 A
Masse m
7,9 kg
8,8 kg
9,7 kg
10,6 kg
Läufer-Trägheitsmoment J
16,0 kgcm2
16,4 kgcm2
21,0 kgcm2
21,4 kgcm2
Bremse
Nennspannung UBr
Nennstrom IBr
Haltemoment MBr
ohne
–
mit
DC 24 V
0,6 A
13,5 Nm
ID
für Motor mit ERN 1387
für Motor mit ECN 1313
für Motor mit EQN 1325
389053-1C
389053-8C
389053-6C
389053-1D
389053-8D
389053-6D
388422-1C
388422-8C
388422-6C
388422-1D
388422-8D
388422-6D
1) bei 100 K 2) max. 200 ms
Kursiv: Angabe für Motoren mit ECN 1313 oder EQN 1325 (Nenndrehmoment um 10 % reduziert)
