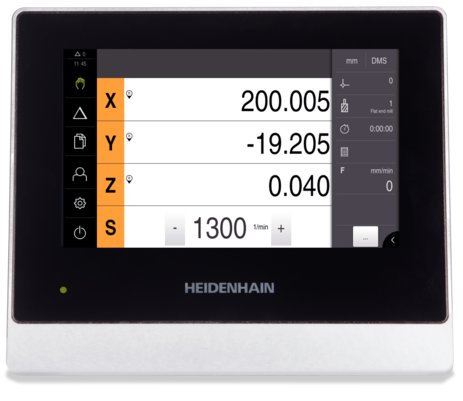

Technische Daten

ND 7013

ND 7013 I/O

Achsen

bis zu 3 Achsen

Messgeräte-Eingänge

  1 VSS,   11 µASS

Anzeigeschritt1)

Linearachse: 1 mm bis 0,000 01 mm

Anzeige

7” Bildschirm für Touch-Bedienung, Auflösung 800 x 480 Pixel für Positionswerte, Dialoge,
Eingaben und grafische Funktionen

Funktionen
  • Benutzer- und Dateiverwaltung
  • 100 Bezugspunkte, 100 Werkzeuge
  • Referenzmarken-Auswertung für abstandscodierte und einzelne Referenzmarken
  • Restweg-Betrieb mit Eingabe der Sollposition in Absolut- oder Kettenmaßen
  • Grafische Positionierhilfe
  • Maßfaktor, Spiegeln, Vergrößern

für Fräsen und Bohren
  • Positionen für Bohrbilder (Lochkreise, Lochreihen) berechnen
  • Werkzeugradiuskorrektur
  • Schnittdatenrechner
  • Antastfunktionen zum Bezugspunktermitteln (Kante, Mittellinie und Kreismitte)

–

Steuern der Spindeldrehzahl, Schaltfunktionen

für Drehen
  • Werkzeugabmessungen ermitteln
  • Summenschaltung der Achsen im Oberschlitten
  • Kegelrechner

–

konstante Schnittgeschwindigkeit, Schaltfunktionen

Fehlerkompensation

Linear (LEC) und abschnittsweise linear (SLEC)

Datenschnittstelle

1 x Ethernet 100 MBit / 1 GBit (RJ45), 1 x USB 2.0 (Typ A)

Zubehör

Standfuß Single-Pos, Duo-Pos, Multi-Pos, Halter Multi-Pos, Einbaurahmen, Netzkabel, Adapterstecker

Netzanschluss

AC 100 V bis 240 V (±10 %), 50 Hz bis 60 Hz (±5 %), ≤ 38 W

Arbeitstemperatur

0 °C bis +45 °C (Lagertemperatur –20 °C bis +70 °C)

Schutzart EN 60529

IP65, Rückseite IP40

Anbau

Standfuß Single-Pos, Standfuß Duo-Pos, Standfuß Multi-Pos, Halter Multi-Pos;
Befestigungssysteme mit Lochmuster 50 mm x 50 mm

Masse

 1,30 kg

 1,50 kg

1) Abhängig von der Signalperiode bzw. Strichzahl des angeschlossenen Messgeräts
