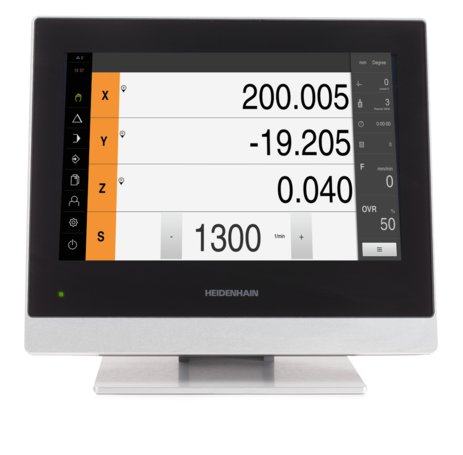

POSITIP 8016

    Technische Daten

    POSITIP 8016

    POSITIP 8016 Active

    Achsen

    bis zu 6 Achsen (4 Achsen im Standard, 2 zusätzliche als Option)

    Messgeräte-Eingänge

      1 VSS,   11 µASS, EnDat 2.2

    Anzeigeschritt1)

    Linearachse: 1 mm bis 0,000 01 mm

    Anzeige

    Bildschirm 12-Zoll für Touch-Bedienung, Auflösung 1280 x 800 Pixel für Positionswerte, Dialoge,
    Eingaben und grafische Funktionen

    Funktionen

    • Programme erstellen und abarbeiten
    • Benutzer- und Dateiverwaltung
    • 100 Bezugspunkte, 100 Werkzeuge
    • Referenzmarkenauswertung für abstandscodierte und einzelne Referenzmarken
    • Restwegbetrieb mit Eingabe der Sollposition in Absolut- oder Kettenmaßen
    • Grafische Positionierhilfe
    • Maßfaktor, Spiegeln, Vergrößern

    für Fräsen/Bohren

    • Positionen für Bohrbilder (Lochkreise, Lochreihen) berechnen
    • Werkzeugradiuskorrektur
    • Schnittdatenrechner
    • Antastfunktionen zum Bezugspunktermitteln (Kante, Mittellinie und Kreismitte)

    bis zu 3 NC-Achsen und Spindel steuern, ­Schaltfunktionen

    für Drehen

    • Werkzeugabmessungen ermitteln
    • Summenschaltung der Achsen im Oberschlitten
    • Kegelrechner

    bis zu 3 NC-Achsen und Spindel steuern,
    konstante Schnittgeschwindigkeit, ­Schaltfunktionen

    Fehlerkompensation

    Linear und abschnittsweise linear

    Datenschnittstelle

    2 x Ethernet 100 MBit / 1 GBit (RJ45), 4 x USB 2.0 (Typ A)

    Zubehör

    Standfuß Single-Pos, Duo-Pos, Multi-Pos, Halter Multi-Pos, Netzkabel, Adapterstecker

    Netzanschluss

    AC 100 V (–10 %) bis 240 V (+5 %), 50 Hz bis 60 Hz (±5 %)
    PT 8016 Active: 79 W; PT 8016: 38 W

    Arbeitstemperatur

    0 °C bis +45 °C (Lagertemperatur –20 °C bis +70 °C)

    Schutzart EN 60529

    IP65, Rückseite IP40

    Anbau

    Standfuß Single-Pos, Standfuß Duo-Pos, Standfuß Multi-Pos, Halter Multi-Pos;
    Befestigungssysteme mit Lochmuster 100 mm x 100 mm

    Masse

    Gerät

    Gerät mit Standfuß Single-Pos

    Gerät mit Standfuß Duo-Pos

    Gerät mit Standfuß Multi-Pos

    Gerät mit Halter Multi-Pos

     3,50 kg

     3,60 kg

     3,80 kg

     4,50 kg

     3,85 kg

    1) abhängig von der Signalperiode bzw. Strichzahl des angeschlossenen Messgerätes
