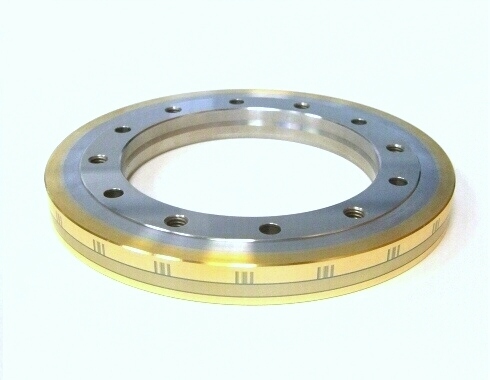

Baureihe ERA 4000 Inkrementale optische Winkelmessgeräte mit optimierter Abtastung - Teilungstrommeln
TTR ERA 4800C 3000 R20 A3708 00 01 .. 1000C 01 80,000
|
Identnummer
|
532729-11 |
| Strichzahl |
3000
|
| Teilungsperiode |
80,000 µm
|
| Genauigkeit der Teilung |
± 5,0 ''
|
| Geometrie der Trommel |
AußenØ 76,75 mm, InnenØ
40 mm, LochkreisØ 50 mm, 6 Bohrungen Ø 5,5 mm, mit
Zentrierbund
|
| Referenzmarke |
codierte Referenzmarken, Grundabstand = 1000
Teilungsperioden
Mechanisch zulässige
Drehzahl ohne
mechanischen
|
| Fehlerausschluss |
20000 min-1
Mechanisch zulässige
Drehzahl mit mechanischen
|
| Fehlerausschluss |
10000 min-1 |
