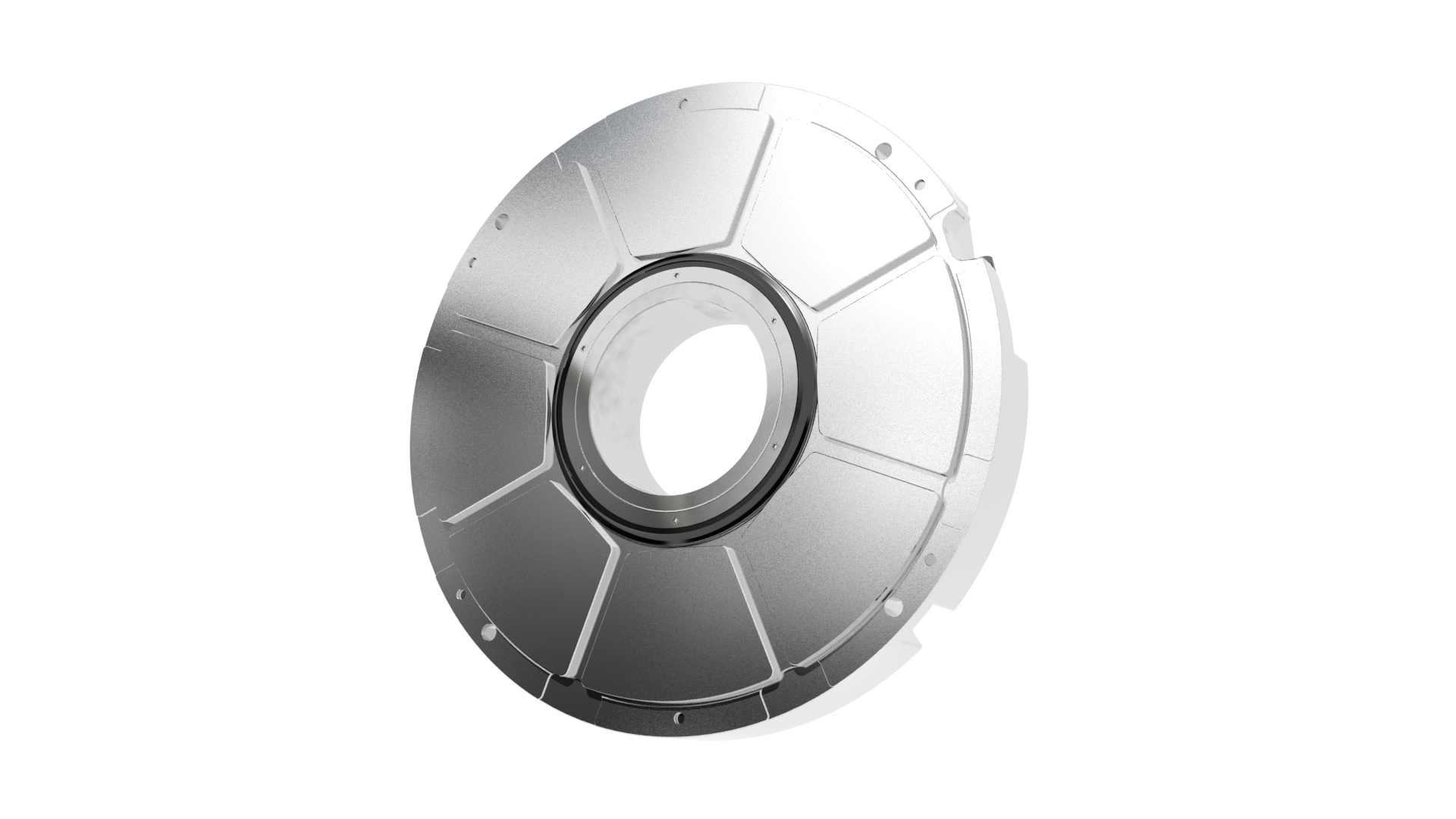

Inkrementale Winkelmessgeräte mit Eigenlagerung und integrierter Statorkupplung
der Baureihe RON 700/800 / RPN 886
RPN 886 90000 03S12-03 K 1,00 02 29A 54C 64 01 .. RA ~1Vss 07 1
|
Identnummer
|
355890-02 |
| Anzahl der Signalperioden |
180000
|
| Systemgenauigkeit |
±1,0''
|
| Ausgangssignal |
sinusförmige
Spannungssignale (1 Vss)
|
| Grenzfrequenz (-3 dB) |
800,00 kHz
|
| Referenzmarke |
analog
|
| Spannungsversorgung |
5 V (+-10 %)
|
| Flanschausführung |
Flansch mit
Außendurchmesser 200 mm
und Zentrierbund 180 mm, Ablaufkanäle, Aluminium
|
| Welle |
Hohlwelle, Durchmesser 60
|
| mm Schutzart Gehäuse |
IP64 (EN60529)
|
| Arbeitstemperatur |
0/+50 °C
|
| Elektrischer Anschluss |
Kupplung M23, Stift, 12-polig
|
| Anschluss-Belegung |
D294999
|
| Anschlussrichtung |
Kabelausgang axial und
radial verwendbar
|
| Kabellänge |
1,00 m
|
| Kabeltyp |
PUR Ø 6,0 mm
|
| Besonderheiten, Rotationsmessgeräte |
keine |
