Technische Kennwerte
LS 1679
Maßverkörperung
Längenausdehnungskoeffizient
Glasmaßstab mit DIADUR-Gitterteilung
αtherm ca. (8 ± 1) x 10-6 K-1
Genauigkeitsklasse
± 10 µm
Messlänge ML* in mm
70, 120, 170, 220, 270, 320, 370, 420, 4701)
Referenzmarken*
Eine, jeweils 35 mm von Beginn oder Ende der Messlänge bzw. alle 50 mm durch Magnet auswählbar
Schnittstelle
TTL
Messschritt (nach 4fach-Auswertung)
5 µm
1 µm
Flankenabstand a
≥ 1,6 µs
≥ 0,8 µs
Elektrischer Anschluss
Anschlusskabel, Kabelausgang am Montagefuß links oder rechts
Länge*
3 m / 6 m1)
Steckverbindung*
mit Stecker, Stift, 12-polig; Kupplung, Stift, 12-polig oder mit Sub-D-Stecker, 9-polig
Spannungsversorgung
(ohne Last)
DC 5 V ± 0,25 V/< 120 mA
Verfahrgeschwindigkeit
≤ 60 m/min
Erforderliche Vorschubkraft
≤ 5 N
Vibration 55 bis 2 000 Hz
Schock 11 ms
Beschleunigung
≤ 150 m/s2 (EN 60 068-2-6)
≤ 300 m/s2 (EN 60 068-2-27)
≤ 30 m/s2 in Messrichtung
Arbeitstemperatur
0 bis 50 °C
Schutzart EN 60 529
IP 53 bei Anbau nach Montageanleitung
Masse
0,46 kg + 1,34 kg/m Messlänge
Ankopplung der Abtasteinheit*
über Kupplungsstange (Zubehör) oder über Federstab
* bei Bestellung bitte auswählen
1) weitere Längen auf Anfrage

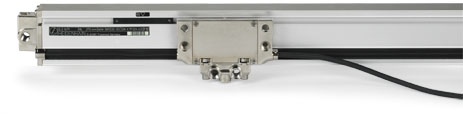

LS 1679 - Inkrementales Längenmessgerät mit integrierter Wälzführung
