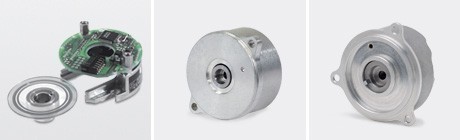

Drehgeber ohne Eigenlagerung

Bei Drehgebern ohne Eigenlagerung haben der Anbau sowie die Justage des Abtastkopfs zusätzlich zur angegebenen Systemgenauigkeit maßgeblichen Einfluss auf die erzielbare Gesamtgenauigkeit. Insbesondere wirken sich der exzentrische Anbau der Teilung und Rundlaufabweichungen der zu messenden Welle aus.

Die induktiven Drehgeber ECI/EQI 1300 sind anbaukompatibel zu den photoelektrisch arbeitenden Drehgebern ExN 1300: Die Welle wird mit einer Zentralschraube befestigt. Statorseitig wird der Drehgeber über eine axial festziehbare Schraube in der Aufnahmebohrung geklemmt.

Mit der Drehgeber-Baureihe ECI 4000/EBI 4000 ergänzt HEIDENHAIN das bestehende Programm induktiver Positionsmessgeräte. Die beiden Varianten sind modulare Geräte ohne Eigenlagerung mit einer Hohlwellenabmessung von 90 mm. Sie eignen sich besonders für Applikationen an Torque- und Hohlwellenmotoren in der allgemeinen Antriebs- und Automatisierungstechnik.

Die photoelektrisch arbeitenden Einbau-Drehgeber ERO von HEIDENHAIN bestehen aus einem Teilkreis mit Nabe und einer Abtasteinheit. Sie eignen sich insbesondere für beengte Einbauverhältnisse oder für Anwendungen, bei denen keine Reibung auftreten darf.

Baureihe

Merkmale

  • anbaukompatibel zu ECN/EQN 1100
  • einseitig offene Hohlwelle D 6 mm
  • Bauform 35 mm
  • anbaukompatibel zu ECN/EQN 1300
  • Konuswelle oder einseitig offene Hohlwelle
  • Bauform 58 mm

Absolute Drehgeber mit 90 mm Hohlwelle

  • robustes induktives Abtastprinzip
  • durchgehende Hohlwelle mit Durchmesser 90 mm
  • EBI 4010: Multiturn-Funktion über batteriegepufferten Umdrehungszähler
  • bestehend aus Abtasteinheit und Teilungstrommel

Absoluter Drehgeber mit 90 mm Hohlwelle

  • robustes induktives Abtastprinzip
  • durchgehende Hohlwelle mit Durchmesser 90 mm
  • bestehend aus Abtasteinheit und Teilungstrommel

Absolute Drehgeber mit 180 mm Hohlwelle

  • robustes induktives Abtastprinzip
  • durchgehende Hohlwelle mit Durchmesser 180 mm
  • EBI 4010: Multiturn-Funktion über batteriegepufferten Umdrehungszähler
  • bestehend aus Abtasteinheit und Teilungstrommel

Absoluter Drehgeber mit 180 mm Hohlwelle

  • robustes induktives Abtastprinzip
  • durchgehende Hohlwelle mit Durchmesser 180 mm
  • bestehend aus Abtasteinheit und Teilungstrommel
  • kompakte Bauform
  • für Wellendurchmesser bis 12 mm
  • miniaturisierte Einbau-Drehgeber für Antriebswellen bis 8 mm
  • eingebaute spezielle Montagehilfe
  • mit Abdeckkappe
  • Induktive absolute Drehgeber
  • Flansch für Axialmontage
  • Durchgehende Hohlwelle
  • Multiturn-Funktion über batteriegepufferten Umdrehungszähler
  • Bauform 87 mm
