TS 460/TS 642/ TS 740

Funk und Infrarot

Infrarot

Werkstück-Tastsystem

TS 460

TS 642

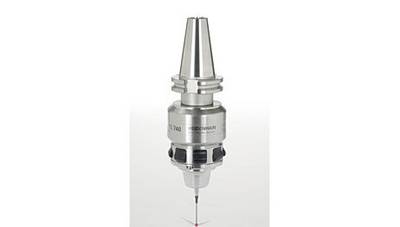

TS 740

Antastgenauigkeit

≤ ±5 µm bei Verwendung des Standardtaststifts T404

≤ ±1 µm bei Verwendung des Standardtaststifts T404

Antastreproduzierbarkeit

mehrmaliges Antasten aus einer Richtung

2 s ≤ 1 µm bei einer Antastgeschwindigkeit von 1 m/min

typische Werte:

2 s ≤ 1 µm bei einer Antastgeschwindigkeit von 3 m/min

2 s ≤ 4 µm bei einer Antastgeschwindigkeit von 5 m/min

2 s ≤ 0,25 µm
bei einer Antastgeschwindigkeit von 0,25 m/min

Auslenkung des ­Antastelements

≤ 5 mm in allen Richtungen (bei Taststift L = 40 mm)

Auslenkkräfte

axial:  8 N

radial:  1 N

axial:  0,6 N

radial:  0,2 N

Antastgeschwindigkeit

≤ 5 m/min

≤ 0,25 m/min

Kollisionsschutz

optional

–

Schutzart EN 60529

IP68

Arbeitstemperatur

10 °C bis 40 °C

Lagertemperatur

–20 °C bis 70 °C

Masse ohne Spannschaft

 0,2 kg

 1,1 kg

Befestigung*

• mit Spannschaft 1)
• über Außengewinde M12x0,5

• mit Spannschaft 1)
• ohne Spannschaft (Anschluss­gewinde M30x0,5)

Signalübertragung

Funk- und Infrarot-Übertragung (einstellbar) mit 360°-Abstrahlung zur SE

Infrarot-Übertragung mit 360°-Abstrahlung

Abstrahlwinkel des ­Infrarot-Signals*

0°

0° oder +30°

Ein-/Ausschalten des TS

Funk- oder Infrarot-Signal ­(einstellbar) von SE

über Schalter im Spannschaft oder Infrarot-Signal von SE

Infrarot-Signal von SE

Spannungsversorgung

2 Batterien oder Akkus 1/2 AA oder Size LR2; je 1 V bis 4 V

2 Batterien oder Akkus je 1 bis 4 V; Size C oder Size A4)

Betriebsdauer

typ. 90 h3) mit Alkaline-Batterien (im Lieferumfang);

typ. 400 h3) erreichbar mit ­Lithium-Batterien

typ. 400 h mit Alkaline-Batterien (im Lieferumfang);

typ. 800 h erreichbar mit ­Lithium-Batterien

typ. 220 h mit Alkaline-Batterien (im Lieferumfang);

typ. 500 h erreichbar mit ­Lithium-Batterien

Sende- und ­Empfangseinheit*

• SE 6612)/SE 660 für Funk- und Infrarot-Übertragung
• SE 642 für Infrarot-Übertragung
• SE 540 für Infrarot-Übertragung; zum Einsatz im Spindelkopf

SE 540, SE 642 oder SE 660 (nur Infrarot)

SE 540 oder SE 642

Schnittstelle*

HTL, EnDat 2.2

HTL

* bei Bestellung bitte auswählen

1) siehe Anbau Seite 18

2) mit EnDat-Schnittstelle

3) reduzierte Betriebsdauer bei hohem Funkverkehr der Umgebung oder häufigen, kurzen Antastintervallen

4) über Adapter, im Lieferumfang enthalten
