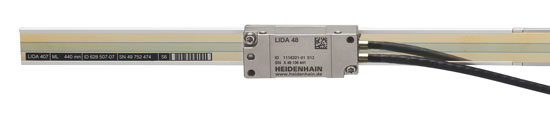

Maßstab
LIDA 407
Maßverkörperung
Längenausdehnungskoeffizient
Stahlmaßband mit METALLUR-Gitterteilung; Teilungsperiode 20 µm
αtherm 10 · 10–6 K–1
Genauigkeitsklasse*
±3 µm (bis ML 1 040); ±5 µm (ab ML 1 240); ±15 µm1)
Basisabweichung
≤ ±0,750 µm/50 mm (typ.)
Messlänge ML* in mm
240 440 640 840 1040 1240 1440 1640 1840 2040 2240 2440 2640 2840
3040 3240 3440 3640 3840 4040 4240 4440 4640 4840 5040 5240 5440 5640
5840 6040
Referenzmarken
eine in der Mitte der Messlänge
Masse
25 g + 0,1 g/mm Messlänge
Abtastkopf
LIDA 48
LIDA 47
Schnittstelle
1 VSS
TTL
integrierte Interpolation*
Signalperiode
–
20 µm
5fach
4 µm
10fach
2 µm
50fach
0,4 µm
100fach
0,2 µm
Grenzfrequenz –3 dB
≥ 500 kHz
Abtastfrequenz*
≤ 400 kHz
≤ 200 kHz
≤ 100 kHz
≤ 50 kHz
≤ 25 kHz
≤ 12,5 kHz
≤ 6,25 kHz
Flankenabstand a2)
≥ 0,100 µs
≥ 0,220 µs
≥ 0,465 µs
≥ 0,950 µs
≥ 0,080 µs
≥ 0,175 µs
≥ 0,370 µs
Verfahrgeschwindigkeit2)
≤ 600 m/min
≤ 480 m/min
≤ 240 m/min
≤ 120 m/min
≤ 60 m/min
≤ 30 m/min
≤ 15 m/min
≤ 7,5 m/min
Interpolationsabweichung
±45 nm
Limit-Schalter
L1/L2 mit zwei unterschiedlichen Magneten; Ausgangssignale: TTL (ohne Kabeltreiber)
Elektrischer Anschluss
Kabel 0,5 m, 1 m oder 3 m mit Sub-D-Stecker (Stift) 15-polig
Kabellänge
siehe Schnittstellen-Beschreibung, jedoch Limit: ≤ 20 m (mit HEIDENHAIN-Kabel)
Spannungsversorgung
DC 5 V ±0,5 V
Stromaufnahme
< 130 mA
< 150 mA (ohne Last)
Vibration 55 Hz bis 2 000 Hz
Schock 6 ms
≤ 500 m/s2 (EN 60 068-2-6)
≤ 1 000 m/s2 (EN 60 068-2-27)
Arbeitstemperatur
–10 °C bis 70 °C
Masse Abtastkopf
Anschlusskabel
Stecker
20 g (ohne Anschlusskabel)
22 g/m
32 g
* bei Bestellung bitte auswählen
1) ±5 µm nach linearer Längenfehler-Kompensation in der Folge-Elektronik
2) bei entsprechender Grenz- bzw. Abtastfrequenz
