Maßstab

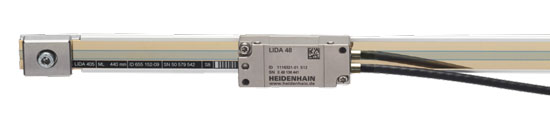

LIDA 405
Maßverkörperung
Längenausdehnungskoeffizient
Stahlmaßband mit METALLUR-Gitterteilung; Teilungsperiode 20 µm
abhängig von der Montagefläche
Genauigkeitsklasse
±5 µm
Basisabweichung
≤ ±0,750 µm/50 mm (typ.)
Messlänge ML* in mm
140 240 340 440 540 640 740 840 940 1040 1140 1240 1340 1440
1540 1640 1740 1840 1940 2040
größere Messlängen bis 30 040 mm mit einteiligem Band und einzelnen Maßbandträger-Teilstücken
Referenzmarken
eine in der Mitte der Messlänge
Masse
115 g + 0,25 g/mm Messlänge
Abtastkopf
LIDA 48
LIDA 47
Schnittstelle
1 VSS
TTL
integrierte Interpolation*
Signalperiode
–
20 µm
5fach
4 µm
10fach
2 µm
50fach
0,4 µm
100fach
0,2 µm
Grenzfrequenz –3 dB
≥ 500 kHz
Abtastfrequenz*
≤ 400 kHz
≤ 200 kHz
≤ 100 kHz
≤ 50 kHz
≤ 25 kHz
≤ 12,5 kHz
≤ 6,25 kHz
Flankenabstand a1)
≥ 0,100 µs
≥ 0,220 µs
≥ 0,465 µs
≥ 0,950 µs
≥ 0,080 µs
≥ 0,175 µs
≥ 0,370 µs
Verfahrgeschwindigkeit1)
≤ 600 m/min
≤ 480 m/min
≤ 240 m/min
≤ 120 m/min
≤ 60 m/min
≤ 30 m/min
≤ 15 m/min
≤ 7,5 m/min
Interpolationsabweichung
±45 nm
Limit-Schalter
L1/L2 mit zwei unterschiedlichen Magneten; Ausgangssignale: TTL (ohne Kabeltreiber)
Elektrischer Anschluss
Kabel 0,5 m, 1 m oder 3 m mit Sub-D-Stecker (Stift) 15-polig
Kabellänge
siehe Schnittstellen-Beschreibung, jedoch Limit: ≤ 20 m (mit HEIDENHAIN-Kabel)
Spannungsversorgung
DC 5 V ±0,5 V
Stromaufnahme
< 130 mA
< 150 mA (ohne Last)
Vibration 55 Hz bis 2 000 Hz
Schock 6 ms
≤ 500 m/s2 (EN 60 068-2-6)
≤ 1 000 m/s2 (EN 60 068-2-27)
Arbeitstemperatur
–10 °C bis 70 °C
Masse Abtastkopf
Anschlusskabel
Stecker
20 g (ohne Anschlusskabel)
22 g/m
32 g
* bei Bestellung bitte auswählen
1) bei entsprechender Grenz- bzw. Abtastfrequenz
