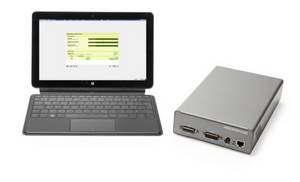

PWM 21

Prüfgerät

PWM 21

Einsatzgebiet

• Funktionskontrolle von absoluten und inkrementalen HEIDENHAIN-Messgeräten
• Anbauassistent für ExI, LIP 200, LIC 4100 und weitere

Messgerät-Eingang

nur für HEIDENHAIN-Messgeräte

• EnDat 2.1 oder EnDat 2.2 (Absolutwert mit bzw. ohne Inkrementalsignale)
• DRIVE-CLiQ
• Fanuc Serial Interface
• Mitsubishi high speed interface
• Panasonic Serial Interface
• Yaskawa Serial Interface
• SSI
• 1 VSS (3 VSS nur für Servicezwecke)
• 1 VSS mit Z1-Spur
• 11 µASS (25 µASS nur für Servicezwecke)
• TTL
• HTL (über Signaladapter, nur für Servicezwecke)

Messgerät-Ausgang

Monitoring-Betrieb für bestimmte Schnittstellen (siehe Funktionsumfang > Diagnose);
(für eine galvanische Trennung ist ein Signaladapter SA 100 oder SA 110 erforderlich)

Schnittstelle

USB 2.0 (High Speed)

Versorgungsspannung

AC 100 V bis 240 V (±10 %), 50 Hz bis 60 Hz (±2 Hz)

Spannungsversorgung: DC 24 V (±2,4 V)

Leistungsaufnahme ca. 20 W

Arbeitstemperatur

0 °C bis 45 °C

Schutzart EN 60529

IP20

Abmessungen

258 mm × 154 mm × 55 mm

Justage- und Prüf-Software

ATS-Software V3.4

Systemanforderungen
bzw. -empfehlungen

• PC mit Dual-Core-Prozessor > 2 GHz
• Arbeitsspeicher > 2 GB
•  500 MB freier Speicherplatz
• Bildschirmauflösung ≥ 1024 x 768
• Betriebssystem Windows 7, 8, 10 (32 Bit oder 64 Bit)

Produktschlüssel

Verwaltung von Produktschlüsseln für optionale Funktionen

Sprachen

deutsch, englisch, französisch, italienisch, spanisch, koreanisch,
chinesisch (vereinfacht), chinesisch (traditionell)
