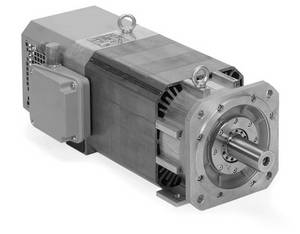

QAN 200

    Technische Daten

    Motor

    QAN 200 M

    QAN 200 L

    QAN 200 U

    Nennspannung UN

    250 V

    305 V

    330 V

    Nennleistung PN

    5,5 kW

    7,5 kW

    10,0 kW

    Nenndrehzahl nN

    1500 min–1

    Nenndrehmoment MN

    (105 K)

    35,0 Nm

    47,8 Nm

    63,7 Nm

    Nennstrom IN (105 K)

    18,0 A

    20,1 A

    25,0 A

    Wirkungsgrad

    0,85

    max. Drehzahl nmax1)

    Standardlager

    Spindellager

    9 000 min–1

    12 000 min–1

    9 000 min–1

    12 000 min–1

    max. Strom Imax

    33 A

    36 A

    44 A

    Masse m

    51 kg

    68 kg

    83 kg

    Läufer-Trägheitsmoment J

    245 kgcm2

    353 kgcm2

    405 kgcm2

    Schutzart

    IP54

    Lüfter

    Nennspannung UL

    Nennstrom IL

    Frequenz fL

    3AC 400 V

    0,17 A/0,2 A

    50 Hz/60 Hz

    ID

    Motor mit Standardlager

    Motor mit Spindellager

    glatte Welle

    374328-03

    374328-13

    mit Passfedernut

    374328-0H

    374328-1H

    glatte Welle

    374329-03

    374329-13

    mit Passfedernut

    374329-0H

    374329-1H

    glatte Welle

    374330-03

    374330-13

    mit Passfedernut

    374330-0H

    374330-1H

    1) Die max. Drehzahl ist von den Einsatzbedingungen des Motors abhängig, z.B. Wellenbelastung
    (siehe Technisches Handbuch Umrichtersysteme und Motoren)

    fett: Standardausführung
