Einfluss der Positionserfassung auf die Genauigkeit in der 5-Achs-Bearbeitung

Die Vorteile einer Positionserfassung über HEIDENHAIN Längen- und Winkelmessgeräte werden am Beispiel des Telstar-Werkstücks besonders deutlich. Ein optisch einwandfreies Erscheinungsbild des Telstar-Balls setzt voraus, dass die Naht, die Fünfecke und die Sechsecke trotz einer Dauer der Bearbeitung von über 2 Stunden mit hoher Präzision gefräst werden. Über die im NC-Programm vorgegebenen Anstellwinkel des Fräsers zum Telstar-Werkstück ergeben sich große Bewegungen der Rund- und Linearachsen, wodurch eine hohe räumliche Genauigkeit erforderlich wird.

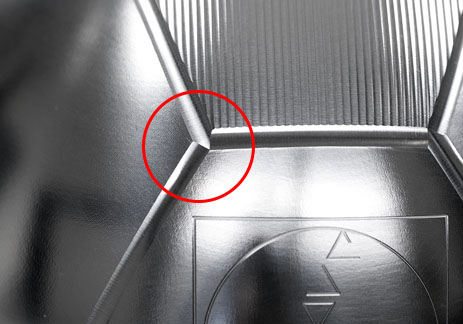

Semi-Closed Loop
Einflüsse aus der Antriebsmechanik beeinträchtigen die Bearbeitungsgenauigkeit. Die Nahtbreite variiert. Die Schnittpunkte der Nähte sind sichtbar unsauber.

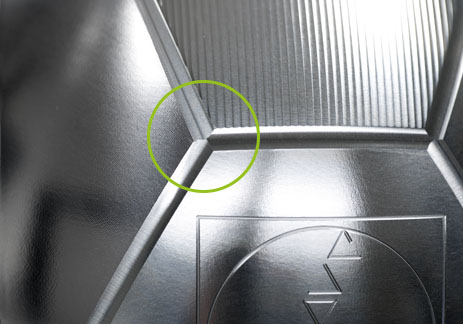

Closed Loop
Durch die präzisen Längen- und Winkelmessgeräte von HEIDENHAIN beeinträgtigen Einflüsse aus der Antriebsmechanik das Bearbeitungsergebnis nicht. Die Naht wird in der richtigen Breite mit exaktem Verhalten an den Nahtübergängen gefräst.
