HEIDENHAIN-METRO MT 1281 MW
filigrane Teile mit Null-Messkraft vermessen

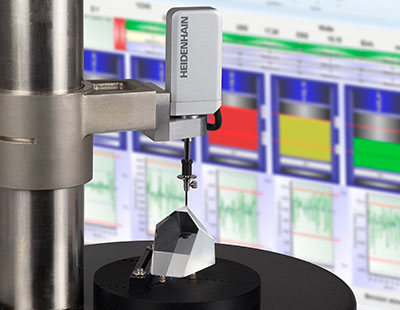

Die Vermessung filigraner Teile z. B. in der Uhrenindustrie darf die Werkstücke nicht verformen. Sonst kann das Ergebnis verfälscht oder das Teil beschädigt werden. Besonders geeignet für solch anspruchsvolle Messaufgaben ist der Messtaster HEIDENHAIN-METRO MT 1281 MW. Für Messungen mit nahezu Null-Messkraft (0,01 N bis 0,07 N) ist ein speziell abgestimmter Einsatz mit tauschbarem Stift im Lieferumfang enthalten. Möglich sind diese extrem geringen Werte über einen Messweg von 12 mm auch dank der Kugelführung mit sehr konstanten Reibverhältnissen und dem sich verbessernden Messkraftverlauf nach 5 Millionen Hüben.

Eine möglichst unmittelbare Kontrolle über den Messvorgang vermittelt dem Bediener der im Lieferumfang enthaltene Pinolenabheber. Alternativ kann ein mechanischer Drahtabheber eine sehr gleichmäßige Antastbewegung erreichen. Die Antastgeschwindigkeit wird mit einer Drosselschraube am Faltenbalg eingestellt. Das Zusammenspiel aus Führung, ZERODUR-Maßstab mit 2 µm Signalperiode und der in den Stecker ausgelagerten Elektronik ermöglicht eine Wiederholpräzision kleiner 0,03 µm.

Als Folge-Elektronik eignet sich für den Einzelmessplatz die Auswerte-Elektronik ND 287. Sie erlaubt in Kombination mit dem MT 1281 einen minimalen Messschritt von 1 nm. Außerdem bietet sie ein Farbdisplay und viele Möglichkeiten, Messreihen zu erfassen und zu klassieren bzw. Histogramme zu erstellen. So erleichtert die ND 287 die Beurteilung des Fertigungsprozesses.

Highlights

Messkraft0,01 N bei Messposition 2 mm
Genauigkeit± 0,2 µm über den gesamten Messweg von 12 mm
Wiederholpräzision≤ 0,03 µm bei 12 mm Messweg

In dieser Applikation verwendete Produkte

MT 1281 MW mit Null-Messkraft359355-10
Empfohlenes Zubehör:
Drahtabheber257790-01
Stativ, z.B. MS 45202162-02
ND 287 mit einem Messkanal636287-01
Ethernet-Modul für ND 287654019-01
Fußschalter (Belegung muss angepasst werden)681041-xx
