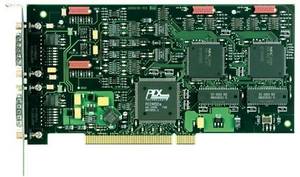

IK 220

IK 220

Messgeräte-Eingänge

Sub-D-Anschlüsse, Stift, 15-polig (X1 und X2); für zwei Messgeräte

Eingangssignale ­(umschaltbar)

  1 VSS

  11 µASS

EnDat 2.1

SSI

Eingangsfrequenz

≤ 500 kHz

≤ 33 kHz

–

Kabellänge1)

≤ 60 m

≤ 10 m

Abgleich der ­Messgeräte-Signale

Abgleich von Offset, Phase und Amplitude per Software

Signal-Unterteilung

4096fach

Datenregister für ­Messwerte

48 Bit; für den Messwert werden nur 44 Bit genutzt

Interner Speicher

für 8192 Positionswerte

Messwert-Trigger

wahlweise durch

• Externe Abrufsignale (über separate Baugruppe IK externe Ein-/Ausgänge)
• Software-Befehl
• Timer
• Überfahren der Referenzmarken

Zugriffszeit auf Messwerte

• Ohne Abgleich, ohne Korrekturwert-­Aufnahme:
  ≤ 100 µs
• Mit Abgleich, ohne Korrekturwert-­Aufnahme:
  ≤ 110 µs
• Mit Abgleich, mit Korrekturwert-­Aufnahme:
  ≤ 160 µs

abhängig vom Messgerät

Schnittstelle

PCI-Bus (Plug and Play) Local Bus Specification Rev. 2.1

Treiber-Software
und Demonstrations-
Programm

für Windows 7 (32 und 64 bit)

in VISUAL C++, VISUAL BASIC und BORLAND DELPHI im Lieferumfang;

per Download: Windows 10 (64 bit)

Ausgänge für ­Messgeräte-Signale

  11 µASS

über Platinenstecker auf der IK (10-polig, Buchse)

passende Kabelbaugruppe mit PC-Slot-Abdeckung als Option lieferbar

Leistungsaufnahme

ca. 4 W, ohne Messgeräte

Abmessungen

190 mm x 100 mm

Arbeitstemperatur

0 °C bis 55 °C (Lagertemperatur –30 °C bis 70 °C)

1) Mit HEIDENHAIN-Kabel; größere Längen auf Anfrage möglich
