MANUALplus 620

Technische Daten

Komponenten

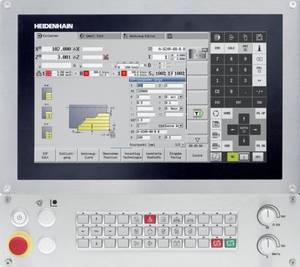

Hauptrechner MC mit integriertem 15,6”-Bildschirm (1366 × 768 Pixel)
für Multitouch-Bedienung, Bedienfeld wird eingeblendet

Reglereinheit CC oder UEC

Maschinenbedienfeld mit 36 austauschbaren Clips-Tasten, Spindel- und
Vorschub-Override-­Potentiometer

Betriebssystem

Echtzeitbetriebssystem HEROS 5 zur Maschinensteuerung

NC-Programmspeicher

1,8 GByte (auf Compact Flash-Speicherkarte CFR)

Eingabefeinheit und ­Anzeigeschritt

X-Achse: 0,5 µm, Durchmesser: 1 µm

U-, V-, W-, Y-, Z-Achse: 1 µm

B-, C1-/C2-Achse: 0,001°

Interpolation

Gerade: in 2 Hauptachsen (max. ± 100 m), optional in 3 Hauptachsen

Kreis: in 2 Achsen (Radius max. 999 m), optional zusätzliche lineare Interpolation der ­dritten Achse

C1-/C2-Achse: Interpolation der Linearachsen X und Z mit der C1-/C2-Achse ­(Option)

B-Achse: Interpolation der X-, Z-, Y-, B-, C-Achse (max. 4 Achsen)

Vorschub

mm/min oder mm/Umdrehung

Konstante Schnittgeschwindigkeit

max. Vorschub (60 000/Polpaarzahl × Spindelsteigung) bei fPWM = 5000 Hz

Hauptspindel

Maximal 60 000 min–1 (mit Option 49 max. 120 000 min–1) bei Motoren mit einem Polpaar

Achsregelung

Integrierte digitale Antriebsregelung für Synchron- und Asynchronmotoren

Lageregelfeinheit: Signalperiode des Positionsmessgeräts/1024

Zykluszeit Lageregler: 0,2 ms

Zykluszeit Drehzahlregler: 0,2 ms

Zykluszeit Stromregler: minimal 0,05 ms

Fehler-Kompensation

Lineare und nichtlineare Achsfehler, Lose, Umkehrspitzen bei Kreisbewegungen

Haftreibung

Datenschnittstellen

Gigabit-Ethernet-Schnittstelle 1000BASE-T

MC 7410 T: 5 x USB (1 x Front USB 2.0; 4 x Rückseite USB 3.0)

MC 8420 T: 4 x Rückseite USB 3.0

Diagnose

Schnelle und einfache Fehlersuche durch integrierte Diagnosehilfen

Umgebungstemperatur

Betrieb: im Schaltschrank: 5 °C bis 40 °C
im Bedienpult: 0 °C bis 50 °C

Lagerung: –20 °C bis 60 °C
